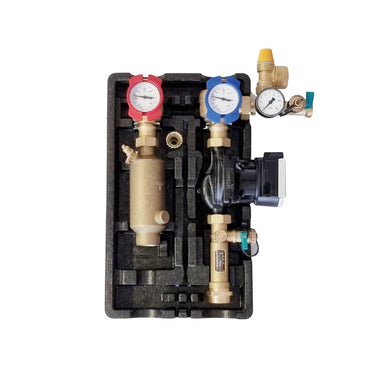

Gruppo solare Maxiflame HB SOLAR XL – a doppio tubo per impianti ad alta portata

Gruppo solare Maxiflame HB SOLAR XL – a doppio tubo per impianti ad alta portata

Il Maxiflame HB SOLAR XL è una stazione solare completa progettata per il controllo, la circolazione e la gestione del fluido termovettore negli impianti solari termici.

In pratica, è il cuore operativo dell’impianto solare: il componente che permette di trasferire il calore dai pannelli solari all’accumulo (boiler o puffer), garantendo efficienza, sicurezza e prestazioni costanti nel tempo.

Cos’è e a cosa serve

HB SOLAR XL è un gruppo solare a doppio tubo ad alta portata, pensato per:

• gestire il calore prodotto dai collettori solari
• trasferirlo verso il bollitore ACS o accumulo inerziale
• controllare il flusso e la pressione del circuito

In un impianto solare termico, senza questo gruppo:

• il calore non viene distribuito correttamente
• il sistema perde efficienza
• aumentano i rischi di malfunzionamenti

Dove si utilizza

È progettato per:

• impianti solari termici domestici evoluti
• impianti con più collettori solari
• sistemi per produzione acqua calda sanitaria (ACS)
• impianti con accumulo (puffer o boiler)

È particolarmente indicato per:

• abitazioni grandi
• strutture ricettive
• impianti centralizzati

Infatti è studiato per impianti ad alta portata e maggiore potenza

Come funziona

Il funzionamento è semplice ma fondamentale:

Il tutto avviene in modo controllato e continuo.

Nella scheda tecnica di installazione (in allegato) si vede chiaramente il ruolo centrale del gruppo tra collettori e bollitore.

Perché è vantaggioso

Questo modulo integra in un unico sistema:

• pompa di circolazione
• flussimetro per il controllo della portata
• valvola di sicurezza e manometro
• sistemi di sfiato e freni gravitazionali

In questo modo:

• ottimizza il trasferimento del calore
• migliora l’efficienza dell’impianto
• riduce consumi e dispersioni
• aumenta la sicurezza e la durata nel tempo

È particolarmente vantaggioso negli impianti con più collettori o ad alta portata, dove serve un controllo preciso e stabile.

Installazione

Il gruppo HB SOLAR XL viene installato tra i collettori solari e il bollitore di accumulo, diventando il punto centrale del circuito solare.

Si monta a parete in posizione verticale e si collega:

• al circuito dei pannelli (mandata e ritorno solare)
• all’accumulo (boiler o puffer)
• al sistema di regolazione (centralina, opzionale)

L’installazione deve essere eseguita da personale qualificato per garantire sicurezza e corretto funzionamento.

CARATTERISTICHE TECNICHE

• Connessioni: 1”
• Portata flussimetro: 5–35 l/min
• Potenza impianto: fino a 35 kW
• Superficie collettori: fino a 70 m² (high flow)
• Pompa: Wilo Para 15/8 STG
• Pressione max: 6–10 bar
• Temperatura max:
  • mandata: 140°C
  • ritorno: 120°C
• Alimentazione: 230V
• Dimensioni: 377 x 440 x 220 mm

NB: PER ULTERIORI DETTAGLI SI CONSIGLIA DI VISIONARE LA SCHEDA TECNICA IN ALLEGATO.

GARANZIA

La garanzia è quella ufficiale Maxiflame Italia ed ha la durata di 2 anni.
