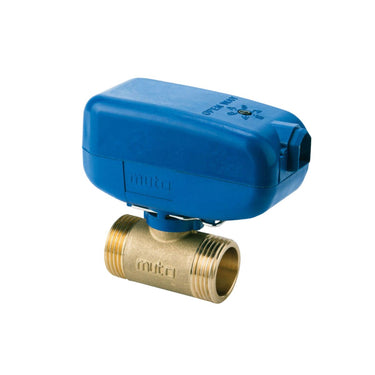

Valvola a sfera motorizzata MUT TMO 2 vie Ø1/2" M/M 230V con relè

Valvola a sfera motorizzata MUT TMO 2 vie Ø1/2" M/M 230V con relè

La valvola a sfera motorizzata MUT TMO a 2 vie è progettata per intercettare automaticamente il flusso del fluido negli impianti di riscaldamento, climatizzazione e distribuzione idrico-sanitaria, consentendo di controllare il passaggio di acqua calda e fredda all'interno del circuito.

La valvola utilizza un otturatore a sfera azionato dal servomotore: quando il motore viene alimentato elettricamente, il movimento viene trasmesso all'alberino che provoca la rotazione della sfera, determinando l'apertura o la chiusura del passaggio dell'acqua. Le valvole della serie MUT TMO 2 sono inoltre dotate di uno specifico sistema antibloccaggio della sfera, studiato per favorire un funzionamento affidabile nel tempo.

La testa motorizzata può essere rimossa senza intervenire sull'impianto idraulico, grazie al sistema di sgancio rapido e al collegamento elettrico mediante connettore Molex. Questa soluzione facilita le operazioni di installazione e manutenzione della valvola.

La MUT TMO 7.030.01852, modello TMO 15-2MM SPST M1S, è una valvola motorizzata a 2 vie con attacchi filettati G 1/2" maschio-maschio, alimentazione elettrica 230V e relè incorporato. È fornita con cavo a 6 poli lungo 1 metro e connettore Molex Mini-Fit JR.

Il corpo della valvola e la sfera sono realizzati in ottone, mentre la tenuta della sfera è affidata ad anelli in PTFE abbinati a O-Ring in EPDM Perox. La valvola può essere utilizzata con acqua e soluzioni glicolate, con una concentrazione massima di glicole pari al 50%.

La pressione nominale è PN10, con una pressione differenziale massima di 2,5 bar. Il campo di temperatura del fluido è compreso tra 2 e 90°C, mentre la temperatura ambiente ammessa è compresa tra 0 e 60°C. Il servomotore ha una potenza massima assorbita di 7 W e un tempo di commutazione di circa 15 secondi per una rotazione di 90°.

L'installazione e il collegamento elettrico devono essere effettuati da personale tecnico esperto e qualificato, nel rispetto delle indicazioni riportate nella documentazione tecnica del produttore.

NB: per indicazioni relative alle dimensioni, ai collegamenti elettrici e agli schemi applicativi si rimanda alla consultazione della scheda tecnica del prodotto.

CARATTERISTICHE TECNICHE

• Numero vie: 2
• Attacchi: G 1/2" maschio-maschio
• Alimentazione: 230V (±10%) - 50/60 Hz
• Tipo di azionamento: SPST con relè incorporato
• Corpo valvola in ottone CW617N
• Sfera in ottone CW617N
• Alberino di comando in ottone CW614N
• Anelli di tenuta in PTFE
• O-Ring di tenuta in EPDM Perox
• Fluido di impiego: acqua e soluzioni glicolate
• Percentuale massima di glicole: 50%
• Pressione nominale: PN10
• Pressione differenziale massima: 2,5 bar
• Coefficiente di portata Kvs: 10 m³/h
• Campo di temperatura del fluido: 2÷90°C
• Campo di temperatura ambiente: 0÷60°C
• Potenza massima assorbita: 7 W
• Grado di protezione: IP40
• Classe di isolamento: II
• Tempo di commutazione: 15 s (90°)
• Cavo Molex Mini-Fit JR a 6 poli incluso
• Lunghezza cavo: 1 m
• Attacchi filettati secondo ISO 228/1

GARANZIA

La garanzia è quella ufficiale MUT ed ha la durata di 2 anni.
