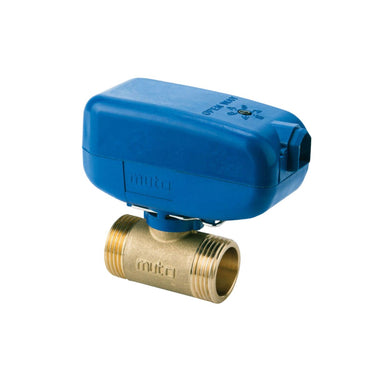

Valvola a sfera motorizzata MUT TMO 2 vie Ø1" M/M 230V con relè

Valvola a sfera motorizzata MUT TMO 2 vie Ø1" M/M 230V con relè

La valvola a sfera motorizzata MUT TMO a 2 vie è progettata per intercettare automaticamente il flusso di acqua calda e fredda negli impianti di riscaldamento, climatizzazione e distribuzione di acqua sanitaria.

La valvola utilizza un otturatore a sfera azionato dal servomotore. Quando il motore viene alimentato elettricamente, il movimento viene trasmesso all'alberino di comando provocando la rotazione della sfera e determinando l'apertura o la chiusura del passaggio del fluido.

Le valvole della serie MUT TMO 2 sono dotate di un sistema antibloccaggio della sfera, sviluppato per favorirne la corretta rotazione anche dopo periodi di inattività. Speciali tenute antigrippaggio contribuiscono inoltre a garantire un funzionamento affidabile nel tempo.

La testa motorizzata è rimovibile senza intervenire sull'impianto idraulico, grazie al sistema di sgancio rapido e al collegamento elettrico tramite connettore Molex. Questa configurazione rende più semplici e rapide le operazioni di installazione e manutenzione.

La MUT TMO 7.030.01856, modello TMO 25-2MM SPST M1S, è una valvola motorizzata a 2 vie con attacchi filettati G 1" maschio-maschio, alimentazione elettrica 230V e relè incorporato. È dotata di cavo Molex Mini-Fit JR a 6 poli.

Il corpo valvola è realizzato in ottone, così come la sfera, che presenta una finitura cromata. La tenuta idraulica della sfera è realizzata in PTFE, con O-Ring in EPDM.

La valvola può essere utilizzata con acqua e soluzioni glicolate, con una percentuale massima di glicole pari al 50%. La pressione nominale è PN10, mentre la pressione differenziale massima di funzionamento è pari a 250 kPa. Il campo di temperatura del fluido è compreso tra 5 e 90°C.

Il servomotore ha una potenza assorbita massima di 7 W, grado di protezione IP40 e classe di isolamento II. Per la configurazione SPST il tempo di commutazione in apertura e chiusura è di circa 15 secondi per una rotazione di 90°.

L'installazione e il collegamento elettrico devono essere effettuati da personale tecnico esperto e qualificato, attenendosi alle indicazioni riportate nella documentazione tecnica del produttore.

NB: per indicazioni relative alle dimensioni, ai collegamenti elettrici e agli schemi applicativi si rimanda alla consultazione della scheda tecnica del prodotto.

CARATTERISTICHE TECNICHE

• Numero vie: 2
• Attacchi: G 1" maschio-maschio
• Alimentazione: 230V
• Tipo di azionamento: SPST
• Relè incorporato
• Corpo valvola in ottone
• Sfera in ottone cromato
• Alberino di comando in ottone
• Tenuta idraulica della sfera in PTFE
• O-Ring di tenuta in EPDM
• Coperchio motore in PA (Nylon)
• Fluido di impiego: acqua e soluzioni glicolate
• Percentuale massima di glicole: 50%
• Pressione nominale: PN10
• Pressione differenziale massima di funzionamento: 250 kPa
• Coefficiente di portata Kvs: 10 m³/h
• Campo di temperatura del fluido: 5÷90°C
• Campo di temperatura ambiente: 0÷60°C
• Potenza assorbita: 7 W max
• Grado di protezione: IP40
• Classe di isolamento: II
• Tempo di commutazione: 15 s (90°)
• Cavo Molex Mini-Fit JR a 6 poli
• Attacchi filettati secondo ISO 228-1
• Sistema antibloccaggio della sfera
• Testa motorizzata rimovibile

GARANZIA

La garanzia è quella ufficiale MUT ed ha la durata di 2 anni.
