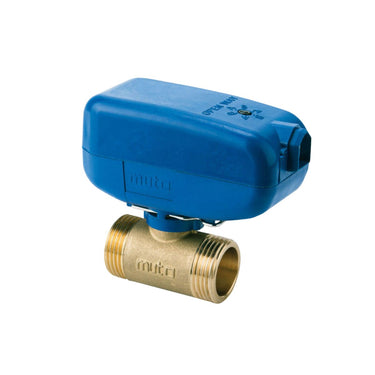

Valvola a sfera motorizzata MUT TMO 2 vie Ø3/4" M/M 230V con relè

Valvola a sfera motorizzata MUT TMO 2 vie Ø3/4" M/M 230V con relè

La valvola a sfera motorizzata MUT TMO a 2 vie è progettata per intercettare automaticamente il flusso del fluido negli impianti di riscaldamento e raffrescamento, consentendo di gestire l'apertura e la chiusura del circuito mediante azionamento elettrico.

La valvola utilizza un otturatore a sfera azionato dal servomotore. Il movimento dell'attuatore viene trasmesso all'alberino della valvola, provocando la rotazione della sfera e determinando l'apertura o la chiusura del passaggio del fluido. La serie MUT TMO 2 è inoltre dotata di un sistema antibloccaggio della sfera, studiato per favorire il corretto funzionamento della valvola anche dopo periodi prolungati di inattività.

La testa motorizzata è rimovibile senza necessità di intervenire direttamente sull'impianto idraulico, agevolando le operazioni di controllo e manutenzione. Il collegamento elettrico avviene mediante il cavo con connettore Molex fornito con il dispositivo.

La MUT TMO 7.030.01854, modello TMO 20-2MM SPST M1S, è una valvola motorizzata a 2 vie con attacchi filettati G 3/4" maschio-maschio, alimentazione elettrica 230V e relè incorporato. È fornita con cavo Molex a 6 poli.

Il corpo valvola e la sfera sono realizzati in ottone e il dispositivo può essere utilizzato con acqua e soluzioni glicolate, rendendolo adatto all'impiego all'interno di circuiti idronici di riscaldamento e raffrescamento.

La valvola presenta una pressione nominale PN10 e un coefficiente di portata Kvs pari a 10 m³/h. Il servomotore consente di automatizzare l'apertura e la chiusura della valvola in funzione delle esigenze dell'impianto e dei dispositivi di regolazione a cui viene collegato.

L'installazione e il collegamento elettrico devono essere effettuati da personale tecnico esperto e qualificato, attenendosi alle indicazioni riportate nella documentazione tecnica MUT.

NB: per indicazioni relative alle dimensioni, ai collegamenti elettrici e agli schemi applicativi si rimanda alla consultazione della scheda tecnica del prodotto.

CARATTERISTICHE TECNICHE

• Numero vie: 2
• Attacchi: G 3/4" maschio-maschio
• Alimentazione: 230V
• Tipo di azionamento: SPST con relè incorporato
• Corpo valvola in ottone
• Sfera in ottone
• Tenuta idraulica della sfera in PTFE
• O-Ring di tenuta in EPDM
• Fluido di impiego: acqua e soluzioni glicolate
• Percentuale massima di glicole: 50%
• Pressione nominale: PN10
• Pressione differenziale massima di funzionamento: 250 kPa
• Coefficiente di portata Kvs: 10 m³/h
• Campo di temperatura del fluido: 2÷90°C
• Campo di temperatura ambiente: 0÷60°C
• Potenza assorbita: 7 W
• Grado di protezione: IP40
• Classe di isolamento: II
• Tempo di commutazione: 15 s (90°)
• Cavo Molex Mini-Fit JR a 6 poli incluso
• Lunghezza cavo: 1 mm
• Attacchi filettati secondo ISO 228/1
• Sistema antibloccaggio della sfera
• Testa motorizzata rimovibile

GARANZIA

La garanzia è quella ufficiale MUT ed ha la durata di 2 anni.
