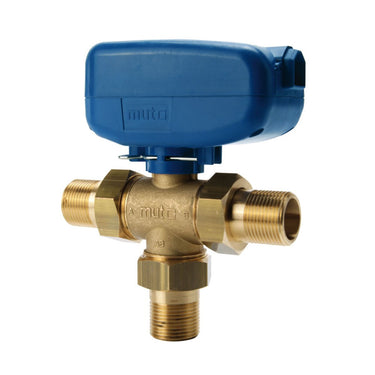

Valvola a sfera motorizzata MUT TMO 3 vie Ø1/2" M/M/M 230V con relè

Valvola a sfera motorizzata MUT TMO 3 vie Ø1/2" M/M/M 230V con relè

La valvola a sfera motorizzata MUT TMO a 3 vie è progettata per controllare il flusso di acqua calda e fredda nelle applicazioni domestiche e nei piccoli impianti di riscaldamento e raffrescamento.

La particolare configurazione a 3 vie consente di utilizzare la valvola sia come deviatrice, con ingresso dalla via AB e uscita dalla via A o B, sia come miscelatrice, con ingresso dalle vie A e B e uscita dalla via AB. Il passaggio del fluido viene gestito mediante un otturatore a sfera azionato elettricamente dal servomotore.

Quando il servomotore viene alimentato, il movimento viene trasmesso all'alberino solidale con la sfera che, attraverso i fori presenti al suo interno, permette di deviare il flusso da una via all'altra. La via AB rimane sempre aperta durante il funzionamento della valvola.

La testa motorizzata è rimovibile senza intervenire sull'impianto idraulico, rendendo più semplici e rapide le operazioni di controllo e manutenzione.

La MUT TMO 7.030.01864, modello TMO 15-MMM SPST M1S, presenta 3 attacchi filettati maschio G 1/2", alimentazione elettrica 230V e azionamento SPST con relè incorporato. Il prodotto è fornito con cavo Molex Mini-Fit JR a 6 poli lungo 1 metro ed è dotato di microinterruttore ausiliario.

Il corpo valvola e la sfera sono realizzati in ottone, mentre gli anelli di tenuta sono in PTFE e gli O-Ring in EPDM Perox. La valvola può essere utilizzata con acqua e soluzioni glicolate, con una percentuale massima di glicole pari al 50%.

La pressione nominale è pari a PN10, con una pressione differenziale massima di funzionamento di 250 kPa (2,5 bar). Il coefficiente di portata Kvs è pari a 5 m³/h, mentre il campo di temperatura del fluido è compreso tra 2 e 90°C.

Il servomotore ha una potenza massima assorbita di 7 W, grado di protezione IP40 e classe di isolamento II. Il tempo di manovra per questa configurazione è pari a 6 secondi.

L'installazione e il collegamento elettrico devono essere effettuati da personale tecnico esperto e qualificato, attenendosi alle indicazioni contenute nella documentazione tecnica ufficiale MUT.

NB: per indicazioni relative alle dimensioni, ai collegamenti elettrici e agli schemi applicativi si rimanda alla consultazione della scheda tecnica del prodotto.

CARATTERISTICHE TECNICHE

• Numero vie: 3
• Attacchi: G 1/2" maschio-maschio-maschio
• Alimentazione: 230V (±10%) - 50/60 Hz
• Tipo di azionamento: SPST con relè incorporato
• Funzionamento: deviatrice / miscelatrice
• Via AB sempre aperta
• Corpo valvola in ottone CW617N
• Sfera in ottone CW617N
• Alberino di comando in ottone CW614N
• Anelli di tenuta in PTFE
• O-Ring di tenuta in EPDM Perox
• Coperchio servomotore in PA66GF30
• Fluido di impiego: acqua e soluzioni glicolate
• Percentuale massima di glicole: 50%
• Pressione nominale: PN10
• Pressione differenziale massima: 250 kPa (2,5 bar)
• Coefficiente di portata Kvs: 5 m³/h
• Campo di temperatura del fluido: 2÷90°C
• Campo di temperatura ambiente: 0÷60°C
• Potenza massima assorbita: 7 W
• Grado di protezione: IP40
• Classe di isolamento: II
• Tempo di manovra: 6 s
• Microinterruttore ausiliario: 3(1)A - 250Vac
• Cavo Molex Mini-Fit JR a 6 poli incluso
• Lunghezza cavo: 1.000 mm
• Attacchi filettati secondo ISO 228/1
• Testa motorizzata rimovibile

GARANZIA

La garanzia è quella ufficiale MUT ed ha la durata di 2 anni.
