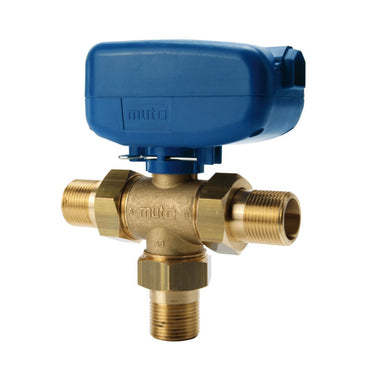

Valvola a sfera motorizzata MUT TMO 3 vie Ø1" M/M/M 230V con relè

Valvola a sfera motorizzata MUT TMO 3 vie Ø1" M/M/M 230V con relè

La valvola a sfera motorizzata MUT TMO a 3 vie è progettata per controllare e deviare il flusso di acqua calda e fredda negli impianti di riscaldamento, raffrescamento e distribuzione di acqua sanitaria.

La configurazione a 3 vie permette di utilizzare la valvola sia come deviatrice, con ingresso dalla via AB e uscita dalla via A o B, sia come miscelatrice, con ingresso dalle vie A e B e uscita dalla via AB. Il flusso viene gestito mediante un otturatore a sfera azionato elettricamente dal servomotore.

Quando il servomotore viene alimentato, il movimento viene trasmesso all'alberino solidale con la sfera che, attraverso i fori presenti al suo interno, consente di deviare il fluido da una via all'altra in funzione delle esigenze dell'impianto. Le valvole della serie MUT TMO 3 sono inoltre dotate di un sistema antibloccaggio della sfera e di speciali tenute antigrippaggio, studiate per favorire un funzionamento affidabile nel tempo.

La testa motorizzata è rimovibile senza intervenire sull'impianto idraulico, grazie al sistema di sgancio rapido e al collegamento elettrico tramite connettore Molex. Questa configurazione agevola le operazioni di installazione e manutenzione.

La MUT TMO 7.030.01868, modello TMO 25-MMM SPST M1S, presenta 3 attacchi filettati maschio G 1", alimentazione elettrica 230V e configurazione SPST con relè incorporato. Il prodotto è fornito con cavo Molex a 6 poli.

Il corpo valvola, l'alberino di comando e la sfera sono realizzati in ottone. Gli anelli di tenuta sono in PTFE, mentre gli O-Ring sono in EPDM.

La valvola può essere utilizzata con acqua e soluzioni glicolate, con una percentuale massima di glicole pari al 50%. La pressione nominale è PN10, mentre la pressione differenziale massima di funzionamento è pari a 250 kPa. Il coefficiente di portata Kvs è pari a 5 m³/h e il campo di temperatura del fluido è compreso tra 5 e 90°C.

Il servomotore ha una potenza massima assorbita di 7 W, grado di protezione IP40 e classe di isolamento II. Il campo di temperatura ambiente è compreso tra 0 e 60°C.

L'installazione e il collegamento elettrico devono essere effettuati da personale tecnico esperto e qualificato, attenendosi alle indicazioni riportate nella documentazione tecnica MUT.

NB: per indicazioni relative alle dimensioni, ai collegamenti elettrici e agli schemi applicativi si rimanda alla consultazione della scheda tecnica del prodotto.

CARATTERISTICHE TECNICHE

• Numero vie: 3
• Attacchi: G 1" maschio-maschio-maschio
• Alimentazione: 230V
• Tipo di azionamento: SPST con relè incorporato
• Funzionamento: deviatrice / miscelatrice
• Corpo valvola in ottone
• Alberino di comando in ottone
• Sfera in ottone
• Anelli di tenuta in PTFE
• O-Ring di tenuta in EPDM
• Coperchio motore in PA (Nylon)
• Fluido di impiego: acqua e soluzioni glicolate
• Percentuale massima di glicole: 50%
• Pressione nominale: PN10
• Pressione differenziale massima: 250 kPa
• Coefficiente di portata Kvs: 5 m³/h
• Campo di temperatura del fluido: 5÷90°C
• Campo di temperatura ambiente: 0÷60°C
• Potenza assorbita: 7 W max
• Grado di protezione: IP40
• Classe di isolamento: II
• Portata contatti ausiliari: 3(1)A - 250V
• Cavo Molex Mini-Fit JR a 6 poli incluso
• Attacchi filettati secondo ISO 228-1
• Sistema antibloccaggio della sfera
• Testa motorizzata rimovibile

GARANZIA

La garanzia è quella ufficiale MUT ed ha la durata di 2 anni.
